ระบบควบคุม PLC ขับเคลื่อนระบบจอดรถอัตโนมัติอย่างไร

ข้อจำกัดด้านอสังหาริมทรัพย์ในเมืองบังคับให้นักพัฒนาต้องเพิ่มพื้นที่ว่างทุกตารางฟุตให้เกิดประโยชน์สูงสุด โครงสร้างพื้นฐานที่จอดรถแบบทั่วไปต้องการพื้นที่ขนาดใหญ่สำหรับทางเดิน ทางลาด และช่องว่างสำหรับคนเดินเท้า โซลูชันการจอดรถที่มีความหนาแน่นสูงช่วยแก้ปัญหาความไร้ประสิทธิภาพเชิงพื้นที่ แต่ก็ก่อให้เกิดความเสี่ยงในการปฏิบัติงานที่สำคัญ การเคลื่อนย้ายยานพาหนะน้ำหนักหลายตันผ่านพื้นที่แคบทั้งแนวตั้งและแนวนอนต้องอาศัยการทำงานที่ต่อเนื่องและทนทานต่อความเสียหาย ความล้มเหลวทางกลไกหรือซอฟต์แวร์ขัดข้องในสภาพแวดล้อมเหล่านี้ส่งผลให้ยานพาหนะติด ความรับผิดชอบขั้นรุนแรง และปัญหาคอขวดในการปฏิบัติงานทันที

เพื่อลดความเสี่ยงเหล่านี้ นักพัฒนาจึงใช้ Programmable Logic Controller (PLC) เป็นมาตรฐานระดับอุตสาหกรรมในการจัดการ ระบบ PLC ต่างจากอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคทั่วไป โดยมีการประมวลผลลอจิกเชิงกำหนดซึ่งออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรงโดยเฉพาะ การประเมินทางเทคนิคนี้สำรวจวิธีที่ PLC จัดการงานอินพุต/เอาท์พุต (I/O) ที่ซับซ้อน รับรองการปฏิบัติตามความปลอดภัยที่เข้มงวด และกำหนดความสามารถในระยะยาวของโครงสร้างพื้นฐานที่จอดรถที่มีความหนาแน่นสูงจอดรถอัตโนมัติ

• ความน่าเชื่อถือทางอุตสาหกรรม: PLC เข้ามาแทนที่การควบคุมบนพีซีที่เปราะบางด้วยการประมวลผลลอจิกที่กำหนดได้และทนทาน ทำให้มั่นใจได้ถึงเวลาทำงานสูงในสภาพแวดล้อมโรงรถที่รุนแรง

• การควบคุมที่แม่นยำ: ระบบ จอดรถอัตโนมัติ อาศัย PLC ในการประมวลผลอินพุตหลายพันรายการต่อวินาทีจากเซ็นเซอร์ เครื่องอ่าน RFID และรีเลย์ความปลอดภัย เพื่อดำเนินการกำหนดเส้นทางและการเรียกค้นยานพาหนะได้อย่างไร้ที่ติ

• การตรวจสอบความถูกต้องก่อนการว่าจ้าง: การใช้ซอฟต์แวร์จำลอง 3 มิติและชุดการเขียนโปรแกรม PLC เฉพาะก่อนการใช้งานทางกายภาพจะช่วยลดความเสี่ยงในการชนกันในโลกแห่งความเป็นจริงและแก้ไขข้อบกพร่องของการหยุดทำงาน

• ความสามารถในการปรับขนาดและการบูรณาการ: สถาปัตยกรรม PLC สมัยใหม่ช่วยให้ผู้จัดการสิ่งอำนวยความสะดวกปรับขนาดโมดูล I/O ได้เมื่อความจุที่จอดรถเพิ่มขึ้น โดยบูรณาการโดยตรงกับระบบการจัดการอาคาร (BMS) ผ่านโปรโตคอลมาตรฐานอุตสาหกรรม

• การลดความเสี่ยง: การประเมินระบบที่ขับเคลื่อนด้วย PLC จำเป็นต้องจัดลำดับความสำคัญของความซ้ำซ้อนของฮาร์ดแวร์ การตั้งโปรแกรมที่ปลอดภัยเมื่อเกิดข้อผิดพลาด และความสามารถในการแทนที่ด้วยตนเองเพื่อลดการล็อคกลไก

เหตุใด PLC จึงจำเป็นสำหรับระบบจอดรถอัตโนมัติ

การดำเนินงานโครงสร้างพื้นฐานที่จอดรถที่มีความหนาแน่นสูงต้องปฏิบัติตามเกณฑ์ความสำเร็จเฉพาะอย่างเข้มงวด ผู้จัดการสิ่งอำนวยความสะดวกคาดหวังว่ายานพาหนะจะเสียหายเป็นศูนย์ ใช้เวลาในการดึงข้อมูลน้อยกว่าสามนาที และเวลาทำงานของระบบ 99.9% การบรรลุหน่วยเมตริกเหล่านี้จำเป็นต้องมีระบบควบคุมที่สามารถดำเนินการลำดับทางกลที่ซับซ้อนได้โดยไม่ลังเลหรือเกิดข้อผิดพลาด ไมโครคอนโทรลเลอร์ระดับผู้บริโภคและระบบที่ใช้พีซีมาตรฐานขาดความทนทานและการประมวลผลตามที่กำหนดซึ่งจำเป็นสำหรับความน่าเชื่อถือระดับนี้ เมื่อคุณมีรถ SUV น้ำหนัก 6,000 ปอนด์นั่งอยู่บนพาเลทเหล็กที่ลอยอยู่ในอากาศสูง 50 ฟุต คุณจะไม่สามารถพึ่งพาระบบปฏิบัติการที่อาจตัดสินใจเรียกใช้การอัปเดตในเบื้องหลังได้

ในบริบทนี้ PLC ทำหน้าที่เป็นคอมพิวเตอร์อุตสาหกรรมที่ได้รับการออกแบบมาเพื่อควบคุมกระบวนการผลิตและเครื่องจักรกลหนักโดยเฉพาะ การดำเนินการที่กำหนดเป็นคุณลักษณะที่กำหนดของ PLC รับประกันเวลาตอบสนองภายในมิลลิวินาที เมื่อทำการเคลื่อนย้ายยานพาหนะที่มีน้ำหนักหลายตันบนลิฟต์และรถรับส่งอัตโนมัติ การประมวลผลตามที่กำหนดจะไม่สามารถต่อรองได้ สัญญาณล่าช้าที่ส่งไปยังคอนแทคเตอร์ของมอเตอร์หรืออินพุตเซ็นเซอร์ที่ไม่ได้รับอาจทำให้เกิดการชนทางกลที่รุนแรงได้ PLC ดำเนินการวงจรลอจิกในกรอบเวลาที่คาดเดาได้สูง เพื่อให้มั่นใจว่าเมื่อลิมิตสวิตช์ตัดการทำงาน มอเตอร์ที่เกี่ยวข้องจะหยุดทันที

PLC ทำหน้าที่เป็นระบบประสาทส่วนกลางของโครงสร้างพื้นฐานที่จอดรถ โดยจะสแกนอินพุตฟิลด์อย่างต่อเนื่อง รันโปรแกรมที่ผู้ใช้กำหนด และอัปเดตเอาต์พุตไปยังแอคชูเอเตอร์แบบกลไก รอบการสแกนนี้จะทำซ้ำหลายพันครั้งต่อวินาที ด้วยการใช้ภาษาการเขียนโปรแกรมมาตรฐาน เช่น ลอจิกแลดเดอร์หรือข้อความที่มีโครงสร้าง PLC จะแปลข้อมูลเซ็นเซอร์กายภาพเป็นการเคลื่อนไหวทางกลที่แม่นยำ เราเชื่อมต่อระบบเหล่านี้เพื่อให้แน่ใจว่ารถทุกคันไปถึงช่องเก็บของที่กำหนดไว้อย่างปลอดภัย โดยไม่ต้องอาศัยการแทรกแซงของมนุษย์

รายละเอียดทางสถาปัตยกรรม: อินพุต ลอจิก และเอาท์พุต

การทำความเข้าใจสถาปัตยกรรมของที่จอดรถที่ขับเคลื่อนด้วย PLC จำเป็นต้องวิเคราะห์ว่าข้อมูลไหลผ่านระบบอย่างไร กระบวนการนี้อาศัยการตรวจจับ การประมวลผล และการดำเนินการอย่างต่อเนื่อง ช่างเทคนิคภาคสนามใช้เวลาหลายสัปดาห์ในการวางแผนจุด I/O เหล่านี้ก่อนที่ยานพาหนะคันเดียวจะเข้ามาในโรงงาน

อุปกรณ์อินพุตและการตรวจจับยานพาหนะ

ก่อนที่ลำดับทางกลใดๆ จะเริ่มต้น ระบบจะต้องแมปสภาพแวดล้อมทางกายภาพอย่างแม่นยำ PLC รวบรวมข้อมูลผ่านเครือข่ายอุปกรณ์อินพุตขนาดใหญ่ เครื่องตรวจจับวงแบบเหนี่ยวนำตรวจสอบการปรากฏตัวของยานพาหนะที่ประตูทางเข้า โฟโตอิเล็กทริคเซนเซอร์และเครื่องสแกนเลเซอร์จะวัดขนาดที่แน่นอนของยานพาหนะ เพื่อให้แน่ใจว่าจะไม่เกินความสูง ความกว้าง หรือความยาวของข้อจำกัดของช่องจัดเก็บ เครื่องชั่งน้ำหนักที่รวมอยู่ในห้องขนย้ายจะป้องกันไม่ให้ยานพาหนะที่มีน้ำหนักเกินสร้างความเสียหายให้กับกลไกการยก

PLC จะแปลงสัญญาณเซ็นเซอร์แอนะล็อกเหล่านี้เป็นแฟล็กสถานะดิจิทัล หากยานพาหนะมีน้ำหนักเกินขีดจำกัดหรืออยู่ไม่อยู่ในแนวเดียวกัน PLC จะหยุดกระบวนการไอดีทันที โดยจะส่งสัญญาณแจ้งเตือนเมื่อเผชิญกับผู้ใช้ โดยกำหนดให้ผู้ขับขี่ต้องเปลี่ยนตำแหน่งรถ การตรวจสอบอินพุตที่เข้มงวดนี้จะช่วยป้องกันการติดขัดของกลไกและปกป้องโครงสร้างพื้นฐานจากข้อผิดพลาดของผู้ใช้ ในภาคสนาม เรามักจะติดตั้งเซ็นเซอร์สำรองที่ห้องถ่ายโอนเพียงเพื่อให้แน่ใจว่าเลนส์ที่สกปรกไม่ก่อให้เกิดผลบวกลวง

ตัวควบคุมลอจิกและการประมวลผล

เมื่ออินพุตได้รับการตรวจสอบแล้ว หน่วยประมวลผลกลาง (CPU) ของ PLC จะเข้ามาทำหน้าที่แทน รอบเวลาการสแกน CPU จะกำหนดความเร็วที่ระบบจะตอบสนองต่อสภาวะที่เปลี่ยนแปลงไป สิ่งอำนวยความสะดวกที่จอดรถที่มีความจุสูงต้องใช้ PLC ที่มีหน่วยความจำและพลังการประมวลผลจำนวนมากเพื่อติดตามยานพาหนะหลายคันพร้อมกันในลิฟต์และรถรับส่งหลายระดับ โดยพื้นฐานแล้ว คุณกำลังใช้งานบล็อกข้อมูลจำนวนมหาศาล โดยแต่ละบล็อกแสดงถึงช่องจอดรถจริงและสถานะการเข้าใช้ในปัจจุบัน

วิศวกรตั้งโปรแกรมคอนโทรลเลอร์เหล่านี้โดยใช้ภาษามาตรฐาน IEC 61131-3 Ladder Diagram (LD) มอบโครงสร้างลอจิกแบบเห็นภาพและอิงตามรีเลย์ ซึ่งช่างเทคนิคการบำรุงรักษาสามารถแก้ไขปัญหาบนพื้นได้อย่างง่ายดาย ข้อความที่มีโครงสร้าง (ST) จัดการอัลกอริธึมที่ซับซ้อน เช่น การจัดสรรพื้นที่แบบไดนามิก การจัดสรรแบบไดนามิกช่วยให้ระบบสามารถจัดเก็บยานพาหนะที่ใช้บ่อยใกล้กับทางออก เพิ่มประสิทธิภาพเวลาในการดึงข้อมูลในช่วงชั่วโมงเร่งด่วน ลักษณะโมดูลาร์ของภาษาการเขียนโปรแกรมเหล่านี้ทำให้มั่นใจได้ว่าโค้ดจะยังคงสามารถอ่านได้และสามารถบำรุงรักษาได้สูงตลอดอายุของอาคาร

อุปกรณ์เอาท์พุต รีเลย์ และการสั่งงาน

หลังจากประมวลผลลอจิกแล้ว PLC จะส่งคำสั่งไปยังอุปกรณ์เอาท์พุต ความปลอดภัยเป็นสิ่งสำคัญยิ่งในระหว่างการกระตุ้น PLC ใช้รีเลย์แม่เหล็กไฟฟ้าระดับอุตสาหกรรมเพื่อแยกเส้นทางพลังงานไฟฟ้าแรงสูงออกจากวงจรควบคุมแรงดันต่ำ การแยกส่วนนี้ช่วยปกป้องคอนโทรลเลอร์จากไฟกระชากที่เกิดจากมอเตอร์ขนาดใหญ่สตาร์ทและหยุด

PLC กระตุ้นให้คอนแทคเตอร์ของมอเตอร์เคลื่อนรถรับส่งในแนวนอน โดยจะสื่อสารกับไดรฟ์ความถี่ตัวแปร (VFD) เพื่อควบคุมการยกแนวตั้ง การบูรณาการ VFD ช่วยให้เร่งความเร็วและลดความเร็วได้อย่างราบรื่น ป้องกันไม่ให้ยานพาหนะเคลื่อนตัวบนพาเลทระหว่างการขนส่ง เรากำหนดพารามิเตอร์ของ VFD โดยตรงผ่านเครือข่าย PLC ทำให้เราสามารถปรับเวลาการขึ้นลงตามน้ำหนักของยานพาหนะเฉพาะที่ถูกยก นอกจากนี้ PLC ยังควบคุมรีเลย์นิวแมติกและไฮดรอลิกเพื่อสั่งงานประตูทางเข้าและแผงกั้นด้านความปลอดภัย

วิธีเลือกการกำหนดค่า PLC ที่เหมาะสม

การเลือกฮาร์ดแวร์ PLC ที่เหมาะสมจะกำหนดความสามารถในการปรับขนาดและความยืดหยุ่นของโรงงานทั้งหมด ผู้จัดการสิ่งอำนวยความสะดวกต้องประเมินการกำหนดค่าตามกำลังการประมวลผล ความจุ I/O และความสามารถของเครือข่าย คุณไม่สามารถซื้อคอนโทรลเลอร์ที่มีจำหน่ายทั่วไปและคาดหวังให้ใช้งานในโรงงานขนาด 500 ช่องได้

พลังการประมวลผลและความสามารถในการปรับขนาด I/O

ขนาดของ สถานที่ จอดรถ จะกำหนดข้อกำหนดในการนับ I/O โรงจอดรถสำหรับที่พักอาศัยขนาดเล็กอาจต้องใช้จุด I/O สองสามร้อยจุด สิ่งอำนวยความสะดวกอัตโนมัติขนาดใหญ่ที่มีลิฟต์หลายตัว ห้องขนย้ายหลายสิบห้อง และที่จอดรถหลายร้อยแห่งต้องการจุด I/O หลายพันจุด วิศวกรต้องประเมินว่าจะปรับใช้ PLC ขนาดกะทัดรัดสำหรับการตั้งค่าขนาดเล็ก หรือ PLC แบบโมดูลาร์สำหรับการดำเนินงานขนาดใหญ่

PLC แบบโมดูลาร์ใช้แร็คขยาย ช่วยให้ผู้จัดการสถานที่สามารถเพิ่มการ์ดอินพุตและเอาต์พุตได้เมื่อระบบเติบโตขึ้น ความสามารถในการปรับขนาดนี้ทำให้มั่นใจได้ว่าสถาปัตยกรรมการควบคุมจะสามารถปรับตัวได้หากอาคารมีการขยายหรืออัปเกรดกลไกในอนาคต โดยทั่วไปเราจะออกแบบแผงควบคุมหลักที่มีความจุ I/O สำรองอย่างน้อย 20% เพื่อรองรับการเพิ่มเซ็นเซอร์ในอนาคตหรือการเปลี่ยนแปลงเค้าโครง

โปรโตคอลความซ้ำซ้อนและความล้มเหลว

การล็อคด้วยกลไกในที่จอดรถที่มีความหนาแน่นสูงเป็นสิ่งที่ยอมรับไม่ได้ เพื่อป้องกันความล้มเหลวเพียงจุดเดียว ระบบระดับพรีเมียมจึงใช้การกำหนดค่า PLC แบบ hot-standby การตั้งค่านี้เกี่ยวข้องกับ CPU ที่ซ้ำซ้อนซึ่งทำงานแบบขนาน ตัวควบคุมหลักจะจัดการการประมวลผลลอจิกที่ใช้งานอยู่ทั้งหมด ตัวควบคุมรองจะสะท้อนสถานะของหลักอย่างต่อเนื่องผ่านลิงก์ไฟเบอร์ออปติกเฉพาะ

หากตัวควบคุมหลักประสบกับความล้มเหลวของฮาร์ดแวร์ CPU รองจะเข้าควบคุมได้อย่างราบรื่นภายในมิลลิวินาที โปรโตคอลเฟลโอเวอร์นี้ช่วยให้มั่นใจได้ถึงการทำงานอย่างต่อเนื่อง ช่วยให้ลิฟต์และรถรับส่งสามารถดำเนินการรอบการดึงข้อมูลในปัจจุบันให้เสร็จสิ้นโดยไม่ทำให้ยานพาหนะติดค้างระหว่างการขนส่ง เราทดสอบสิ่งนี้อย่างกว้างขวางระหว่างการทดสอบการใช้งานโดยการดึงพลังงานทางกายภาพจาก CPU หลักในขณะที่ลิฟต์กำลังเคลื่อนไหว

การสื่อสารเครือข่ายและบูรณาการ BMS

ที่จอดรถอันทันสมัยไม่ได้ให้บริการแยกจากกัน PLC จะต้องสื่อสารกับระบบการควบคุมดูแลและการเก็บข้อมูล (SCADA) ตู้ชำระเงิน และระบบการจัดการอาคาร (BMS) ที่ครอบคลุม สิ่งนี้ต้องการโปรโตคอลการสื่อสารทางอุตสาหกรรมที่แข็งแกร่ง

โปรโตคอล เช่น PROFINET, EtherNet/IP และ Modbus TCP ให้การถ่ายโอนข้อมูลความเร็วสูงและเชื่อถือได้ผ่านเครือข่ายสิ่งอำนวยความสะดวก การรวม PLC เข้ากับ BMS ช่วยให้ผู้จัดการสิ่งอำนวยความสะดวกสามารถตรวจสอบการใช้พลังงาน ติดตามเวลาการใช้งานสูงสุด และรับการแจ้งเตือนการบำรุงรักษาอัตโนมัติได้โดยตรงผ่านแดชบอร์ดส่วนกลาง การใช้สายเคเบิลอีเธอร์เน็ตที่มีฉนวนหุ้มผ่านปล่องลิฟต์คอนกรีตจำเป็นต้องมีการวางแผนอย่างรอบคอบเพื่อหลีกเลี่ยงการรบกวนทางแม่เหล็กไฟฟ้าจากสายมอเตอร์ไฟฟ้าแรงสูง

ขั้นตอนการทำงานที่ควบคุมโดย PLC ที่สำคัญในการจอดรถอัตโนมัติ

PLC จะควบคุมการเคลื่อนไหวทางกลไกทั้งหมดตั้งแต่วินาทีที่คนขับมาถึงจนกระทั่งรถถูกส่งกลับอย่างปลอดภัย ขั้นตอนการทำงานเหล่านี้ต้องการลำดับที่แม่นยำและการตรวจสอบความปลอดภัยอย่างต่อเนื่อง เราแบ่งสิ่งเหล่านี้ออกเป็นเครื่องสถานะที่แตกต่างกันภายในรหัส PLC

การจัดการประตูเข้าและออก

กระบวนการนำเข้าเป็นไปตามลำดับที่เข้มงวดและไม่สามารถหลีกเลี่ยงได้ เพื่อให้มั่นใจในความปลอดภัยของมนุษย์และการจัดตำแหน่งทางกล PLC ดำเนินการขั้นตอนต่อไปนี้:

1. คนขับสแกนบัตร RFID หรือรับตั๋วที่ตู้ทางเข้า

2. PLC จะตรวจสอบข้อมูลประจำตัวกับฐานข้อมูลและเปิดประตูทางเข้าด้านนอก

3. คนขับดึงรถขึ้นไปบนพาเลทขนย้ายและออกจากห้องโดยสาร

4. PLC เริ่มต้นการสแกนความปลอดภัยแบบครอบคลุมโดยใช้ม่านแสงและเครื่องตรวจจับความเคลื่อนไหว เพื่อให้แน่ใจว่าไม่มีมนุษย์หรือสัตว์เลี้ยงอยู่ในห้องโดยสาร

5. PLC กระตุ้นประตูด้านในและส่งสัญญาณให้เครื่องจักรถ่ายโอนทำงาน

หลังจากที่ยืนยันว่าพื้นที่นั้นชัดเจนแล้วเท่านั้น PLC จึงอนุญาตให้ลิฟต์เข้าควบคุมพาเลทยานพาหนะ

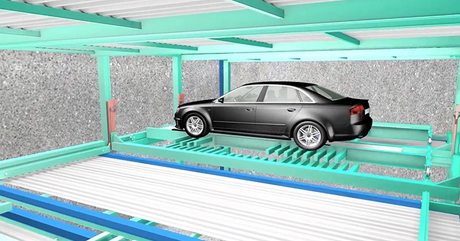

การแนะนำและการกำหนดเส้นทางอัตโนมัติ

การขนส่งยานพาหนะไปยังชั้นวางที่กำหนดต้องใช้การคำนวณเส้นทางที่ซับซ้อน PLC จะกำหนดเส้นทางเชิงกลที่มีประสิทธิภาพสูงสุดสำหรับยานพาหนะนำทางอัตโนมัติ (AGV) หรือระบบรถรับส่ง โดยจะประเมินตำแหน่งปัจจุบันของส่วนประกอบที่เคลื่อนไหวทั้งหมด ตรวจสอบช่องเก็บของว่าง และส่งรถรับส่ง

PLC จะตรวจสอบตำแหน่งของรถรับส่งอย่างต่อเนื่องผ่านระบบกำหนดตำแหน่งด้วยเลเซอร์หรือตัวเข้ารหัสสัมบูรณ์ การตอบสนองแบบวงปิดนี้ช่วยให้มั่นใจว่ารถรับส่งจะอยู่ในแนวเดียวกับชั้นวางจัดเก็บอย่างสมบูรณ์ก่อนที่จะเคลื่อนย้ายพาเลทของยานพาหนะ ป้องกันการผูกมัดทางกลไกหรือการหล่น หากตัวเข้ารหัสรายงานการเบี่ยงเบนตำแหน่งแม้แต่สองสามมิลลิเมตร PLC จะหยุดชัตเทิลและพยายามจัดลำดับการจัดตำแหน่งใหม่โดยอัตโนมัติ

ลำดับการดึงข้อมูลและการปรับสมดุลโหลดในชั่วโมงเร่งด่วน

ในระหว่างการเดินทางในช่วงเช้าหรือออกเดินทางตามกิจกรรม ระบบต้องเผชิญกับความต้องการในการดึงข้อมูลจำนวนมาก PLC จัดการช่วงที่มีการเข้าชมสูงเหล่านี้ผ่านลอจิกคิวอัจฉริยะ โดยจัดลำดับความสำคัญของการเคลื่อนไหวเพื่อป้องกันปัญหาคอขวดทางกลไก เพื่อให้แน่ใจว่าลิฟต์จะไม่นั่งเฉยๆ เพื่อรอรถรับส่ง

หากผู้ใช้หลายรายร้องขอยานพาหนะของตนพร้อมกัน PLC จะคำนวณลำดับการดึงข้อมูลที่เหมาะสมที่สุด อาจสั่งให้ลิฟต์ลงจากรถที่เข้ามาในระดับที่ต่ำกว่าแล้วรับรถขาออกทันทีที่เดินทางกลับลงมา การปรับสมดุลโหลดนี้ช่วยเพิ่มปริมาณงานเชิงกลสูงสุด และรักษาเวลาการดึงข้อมูลให้อยู่ภายในกรอบเวลาหนึ่งถึงสามนาทีที่ยอมรับได้ เราใช้เวลาหลายวันในการปรับแต่งอัลกอริธึมเหล่านี้ในระหว่างขั้นตอนการทดสอบการทำงานขั้นสุดท้ายเพื่อลดรอบเวลาไม่กี่วินาที

การเขียนโปรแกรม PLC การทดสอบการใช้งาน และการบริหารความเสี่ยง

การใช้ระบบควบคุมในโครงสร้างที่จอดรถทำให้เกิดความท้าทายด้านสิ่งแวดล้อมและวิศวกรรมที่ไม่เหมือนใคร การใช้งานที่ประสบความสำเร็จจำเป็นต้องมีการตรวจสอบซอฟต์แวร์อย่างเข้มงวดและการป้องกันฮาร์ดแวร์ที่แข็งแกร่ง ที่จอดรถไม่ใช่ห้องที่สะอาด มันเป็นสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

ปัจจัยด้านสิ่งแวดล้อมและความทนทานของฮาร์ดแวร์

โครงสร้างที่จอดรถต่างจากห้องเซิร์ฟเวอร์ที่มีการควบคุมอุณหภูมิ โครงสร้างที่จอดรถทำให้อุปกรณ์อิเล็กทรอนิกส์เผชิญกับความเครียดจากสิ่งแวดล้อมอย่างรุนแรง ความผันผวนของอุณหภูมิ ความชื้นสูง และอนุภาคไอเสียทำให้แผงวงจรมาตรฐานเสื่อมสภาพอย่างรวดเร็ว PLC ที่ออกแบบมาสำหรับสภาพแวดล้อมเหล่านี้มีการเคลือบตามมาตรฐานและทำงานภายในช่วงอุณหภูมิที่กว้าง

นอกจากนี้ แผงควบคุมและสถานี I/O ระยะไกลทั้งหมดต้องใช้กล่องหุ้มที่ได้รับการจัดอันดับ IP ระดับ NEMA 4 หรือ IP65 ปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนจากการซึมของฝุ่นและความชื้น ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้โดยไม่คำนึงถึงการเปลี่ยนแปลงสภาพอากาศตามฤดูกาล เราติดตั้งเครื่องทำความร้อนป้องกันการควบแน่นภายในตู้ควบคุมหลักเสมอเพื่อป้องกันความชื้นสะสมในช่วงอุณหภูมิลดลง

การออกแบบซอฟต์แวร์และการว่าจ้างเสมือนจริง

การเขียนตรรกะสำหรับสถานที่จอดรถที่มีความหนาแน่นสูงถือเป็นงานวิศวกรรมที่ซับซ้อน ผู้ประกอบระบบอาศัยชุดการเขียนโปรแกรม PLC ขั้นสูงเพื่อพัฒนาโครงสร้างการควบคุมที่แข็งแกร่ง ชุดโปรแกรมเหล่านี้ช่วยให้วิศวกรสามารถปรับโค้ดให้เป็นโมดูลได้ สร้างบล็อกฟังก์ชันมาตรฐานสำหรับลิฟต์ รถรับส่ง และประตู

ก่อนที่จะสร้างเหล็กทางกายภาพใดๆ ในสถานที่จริง วิศวกรจะใช้แพลตฟอร์มจำลองการจอดรถอัตโนมัติแบบ 3 มิติ การทดสอบการใช้งานเสมือนจริงช่วยให้โปรแกรมเมอร์สามารถเชื่อมต่อรหัส PLC จริงกับแฝดดิจิทัล 3 มิติของที่จอดรถได้ โดยจะเคลื่อนที่แบบดรายรัน ตรวจสอบอินเทอร์ล็อคด้านความปลอดภัย และทดสอบสถานการณ์ Edge-Case การทดสอบเสมือนจริงนี้ป้องกันการชนทางกายภาพที่มีราคาแพงระหว่างการทดสอบการทำงานที่ไซต์งาน และช่วยเร่งไทม์ไลน์ของโครงการได้อย่างมาก การค้นหาข้อผิดพลาดเชิงตรรกะในการจำลองไม่มีค่าใช้จ่ายใดๆ การพบว่าลิฟต์ชนกับผนังคอนกรีตถือเป็นหายนะ

การปฏิบัติตามความปลอดภัยและระบบฉุกเฉิน

การเคลื่อนย้ายเครื่องจักรกลหนักต้องปฏิบัติตามมาตรฐานความปลอดภัยในการใช้งานอย่างเคร่งครัด สถาปัตยกรรมการควบคุมจะต้องมี PLC ความปลอดภัยเฉพาะหรือรีเลย์ความปลอดภัยแบบเดินสายที่มีระดับความปลอดภัยสมบูรณ์ (SIL) หรือระดับประสิทธิภาพ (PL) ที่เหมาะสม

ระบบความปลอดภัยเหล่านี้จัดการการหยุดฉุกเฉิน (E-stops) ม่านแสง และประตูทางเข้าเพื่อการบำรุงรักษา หากช่างเทคนิคเปิดประตูบำรุงรักษา PLC ด้านความปลอดภัยจะตัดไฟที่จ่ายให้กับคอนแทคเตอร์ของมอเตอร์ในโซนเฉพาะนั้นทันทีโดยปล่อยให้ส่วนที่เหลือของโรงงานทำงานได้ นอกจากนี้ PLC ยังทำงานร่วมกับระบบแจ้งเตือนเหตุเพลิงไหม้ของอาคาร ซึ่งจะหยุดการเคลื่อนที่ของกลไกโดยอัตโนมัติ และรักษาความปลอดภัยประตูหนีไฟหากตรวจพบควัน

การบำรุงรักษา การแก้ไขปัญหา และการอัปเดตระบบ

ความน่าเชื่อถือในระยะยาวขึ้นอยู่กับเครื่องมือบำรุงรักษาที่มีประสิทธิภาพ PLC เชื่อมต่อกับอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ซึ่งอยู่ที่สถานีควบคุม หน้าจอสัมผัสเหล่านี้ให้ข้อมูลการวินิจฉัยแบบเรียลไทม์ สถานะเซ็นเซอร์ และการบันทึกการแจ้งเตือนโดยละเอียดแก่เจ้าหน้าที่ซ่อมบำรุง

เมื่อเกิดข้อผิดพลาด HMI จะแสดงเซ็นเซอร์หรือมอเตอร์ที่แน่นอนซึ่งเป็นสาเหตุของปัญหา ช่วยลดการคาดเดา ผู้จัดการสิ่งอำนวยความสะดวกควรตรวจสอบให้แน่ใจว่าพวกเขาร่วมมือกับผู้วางระบบในพื้นที่ซึ่งสามารถให้การสนับสนุนอย่างต่อเนื่อง ดำเนินการอัปเดตลอจิก และชิ้นส่วนอะไหล่สำหรับฮาร์ดแวร์ PLC รุ่นเก่า เราตั้งโปรแกรม HMI ให้แสดงแผนผังโรงรถ โดยเปลี่ยนช่องเฉพาะเป็นสีแดงหากเซ็นเซอร์ทำงานล้มเหลว เพื่อให้ช่างเทคนิครู้แน่ชัดว่าจะเดินไปที่ใด

การลงทุน PLC กับมูลค่าระยะยาว

การลงทุนในฮาร์ดแวร์ระบบอัตโนมัติระดับอุตสาหกรรมจะเปลี่ยนแปลงการเปลี่ยนแปลงเชิงพื้นที่ของการพัฒนาอสังหาริมทรัพย์โดยพื้นฐาน ความแม่นยำของการควบคุม PLC ช่วยให้นักพัฒนาสามารถคิดใหม่ได้ว่าพวกเขาจัดสรรพื้นที่เป็นตารางฟุตอย่างไร

ต้นทุนฮาร์ดแวร์ล่วงหน้าเทียบกับความน่าเชื่อถือในระยะยาว

การใช้ฮาร์ดแวร์ PLC ระดับพรีเมียมส่งผลโดยตรงต่อความต่อเนื่องในการปฏิบัติงานของโรงงาน แม้ว่าไมโครคอนโทรลเลอร์ระดับผู้บริโภคอาจดูเหมือนเข้าถึงได้ แต่ก็ขาดความทนทานที่จำเป็นสำหรับการใช้งานในอุตสาหกรรมอย่างต่อเนื่อง ตัวควบคุมระดับพรีเมียมช่วยลดเวลาหยุดทำงานที่ไม่คาดคิด ลดความจำเป็นในการเรียกการบำรุงรักษาฉุกเฉิน และยืดอายุการใช้งานของแอคชูเอเตอร์เชิงกลโดยรับประกันการเคลื่อนไหวที่ราบรื่นและแม่นยำผ่านการผสานรวม VFD รายจ่ายฝ่ายทุนเริ่มต้นสำหรับชั้นวาง PLC ระดับไฮเอนด์จะจ่ายเองโดยการป้องกันไฟดับหลายชั่วโมงเดียวซึ่งดักจับยานพาหนะห้าสิบคัน

ROI การเพิ่มประสิทธิภาพพื้นที่

คุณค่าหลักของสิ่งอำนวยความสะดวกที่ขับเคลื่อนด้วย PLC อัตโนมัติขั้นสูงอยู่ที่การปรับพื้นที่ให้เหมาะสม เนื่องจาก PLC ควบคุมยานพาหนะด้วยความแม่นยำระดับมิลลิเมตร ระบบจึงขจัดความจำเป็นในการใช้ทางเดินขับเคลื่อนที่ควบคุมโดยมนุษย์ ทางลาดคอนกรีต และรัศมีวงเลี้ยวที่กว้าง ยานพาหนะถูกแพ็คอย่างแน่นหนาในชั้นวางแนวตั้ง

ความแม่นยำนี้ช่วยให้นักพัฒนาสามารถลดพื้นที่จอดรถโดยรวมได้สูงสุดถึง 50% เมื่อเทียบกับโรงจอดรถทั่วไป พื้นที่เป็นตารางฟุตที่ถูกยึดคืนสามารถนำไปใช้ใหม่สำหรับสินทรัพย์ที่สร้างรายได้ เช่น หน่วยที่พักอาศัยเพิ่มเติม พื้นที่ค้าปลีก หรือล็อบบี้เชิงพาณิชย์ที่ขยายได้ ความน่าเชื่อถือของระบบควบคุมช่วยให้เกิดประสิทธิภาพทางสถาปัตยกรรมนี้ได้โดยตรง

บทสรุป

ระบบควบคุม PLC ที่แข็งแกร่งเป็นรากฐานของระบบจอดรถอัตโนมัติที่ปลอดภัย มีประสิทธิภาพ และประสิทธิภาพสูง ด้วยการรวมการควบคุมตามที่กำหนด การกำหนดเส้นทางยานพาหนะอัจฉริยะ สถาปัตยกรรมฮาร์ดแวร์ที่ซ้ำซ้อน การตรวจสอบแบบเรียลไทม์ และการเชื่อมต่อด้านความปลอดภัยที่ครอบคลุม นักพัฒนาจึงสามารถเพิ่มความน่าเชื่อถือของระบบ ปรับปรุงประสิทธิภาพการดึงข้อมูล และรับประกันการทำงานในระยะยาวที่มีเสถียรภาพ

การทำงานร่วมกับผู้ผลิตระบบที่จอดรถที่มีประสบการณ์มีความสำคัญไม่แพ้กันสำหรับโครงการระบบอัตโนมัติที่ประสบความสำเร็จ Mutrade Industrial Corp. เชี่ยวชาญด้านระบบที่จอดรถอัตโนมัติขั้นสูง เทคโนโลยีการควบคุมอัจฉริยะ และโซลูชันทางวิศวกรรมที่ปรับแต่งตามความต้องการ ด้วยประสบการณ์ในโครงการที่กว้างขวาง ความสามารถในการบูรณาการ PLC เชิงนวัตกรรม และการจัดการคุณภาพที่เข้มงวด เราช่วยให้นักพัฒนา สถาปนิก และผู้ดำเนินการที่จอดรถใช้ระบบที่จอดรถที่เชื่อถือได้ ปรับขนาดได้ และมีประสิทธิภาพสูงสำหรับการพัฒนาเชิงพาณิชย์ ที่อยู่อาศัย และการใช้งานแบบผสมผสาน

• เริ่มต้นการตรวจสอบความจุของไซต์ที่ครอบคลุมเพื่อกำหนดข้อกำหนดปริมาณงานสูงสุดและข้อจำกัดเชิงพื้นที่

• ขอไดอะแกรมสถาปัตยกรรม I/O โดยละเอียดจากผู้วางระบบที่มีศักยภาพเพื่อตรวจสอบแนวทางของพวกเขาต่อความซ้ำซ้อนของฮาร์ดแวร์และโปรโตคอลเฟลโอเวอร์

• ต้องการการทดสอบการใช้งานเสมือนและการทดสอบการจำลอง 3 มิติก่อนการติดตั้งทางกายภาพ เพื่อตรวจสอบตรรกะและการเชื่อมต่อด้านความปลอดภัยทั้งหมด

• ตรวจสอบให้แน่ใจว่าฮาร์ดแวร์ PLC ที่เลือกใช้โปรโตคอลอุตสาหกรรมมาตรฐานเปิดเพื่อรับประกันการรวม BMS ได้อย่างราบรื่นและความพร้อมใช้งานของชิ้นส่วนในระยะยาว

คำถามที่พบบ่อย

ถาม: จะเกิดอะไรขึ้นกับระบบจอดรถอัตโนมัติเมื่อไฟฟ้าดับ?

ตอบ: ระบบอาศัยเครื่องสำรองไฟ (UPS) และเครื่องกำเนิดไฟฟ้าสำรอง UPS จะจ่ายไฟให้กับ PLC และเซ็นเซอร์ เพื่อป้องกันข้อมูลสูญหาย หน่วยความจำถาวรของ PLC จะรักษาตำแหน่งที่แน่นอนของยานพาหนะทุกคัน เมื่อเครื่องกำเนิดไฟฟ้าเริ่มทำงาน PLC จะกลับมาดำเนินการต่อโดยไม่จำเป็นต้องทำการแมปโรงงานใหม่

ถาม: ที่จอดรถทั่วไปที่มีอยู่สามารถดัดแปลงด้วยระบบอัตโนมัติ PLC ได้หรือไม่

ตอบ: ได้ แต่ต้องมีเงื่อนไขโครงสร้างเฉพาะ สิ่งอำนวยความสะดวกจะต้องมีความสูงเพดานที่เพียงพอ ความสามารถในการรับน้ำหนักที่เพียงพอสำหรับชั้นวางเหล็ก และรูปแบบที่เอื้อต่อการติดตั้งโครงสร้างพื้นฐานของรถรับส่งและลิฟต์ จำเป็นต้องมีการประเมินทางวิศวกรรมโครงสร้างอย่างละเอียดก่อนที่จะทำการติดตั้งเพิ่มเติม

ถาม: เซ็นเซอร์ใดที่ใช้กันมากที่สุดในระบบจอดรถ PLC

ตอบ: ระบบใช้โฟโตอิเล็กทริคเซนเซอร์ เซนเซอร์อัลตราโซนิก และเครื่องสแกนเลเซอร์เพื่อตรวจสอบขนาดของยานพาหนะและตรวจจับการมีอยู่ ลูปแบบเหนี่ยวนำจะตรวจจับยานพาหนะที่ประตูทางเข้า ในขณะที่ตัวเข้ารหัสแบบสัมบูรณ์จะติดตามตำแหน่งทางกายภาพที่แน่นอนของลิฟต์และรถรับส่ง

ถาม: PLC ป้องกันความเสียหายต่อยานพาหนะได้อย่างไร

ตอบ: PLC บังคับใช้การประสานตรรกะที่เข้มงวด ใช้ม่านแสงและเซ็นเซอร์ความปลอดภัยสำรองเพื่อตรวจสอบโซนถ่ายโอนอย่างต่อเนื่อง หากเซ็นเซอร์ตรวจพบความผิดปกติ เช่น รถเปลี่ยนเกียร์หรือสิ่งกีดขวางในเส้นทาง PLC จะหยุดการเคลื่อนไหวทางกลไกทั้งหมดทันที

ถาม: ระบบ PLC ใช้เวลานานเท่าใดในการคืนรถ

ตอบ: โดยทั่วไปการดึงข้อมูลจะใช้เวลาประมาณ 1 ถึง 3 นาที กรอบเวลาที่แน่นอนขึ้นอยู่กับรูปแบบสถาปัตยกรรมของระบบ ความเร็วของลิฟต์ที่ควบคุมด้วย VFD และลอจิกคิวของ PLC สำหรับจัดการคำขอหลายรายการพร้อมกัน

ถาม: ฉันจำเป็นต้องมี PLC ที่เป็นกรรมสิทธิ์สำหรับระบบจอดรถอัตโนมัติหรือไม่

ตอบ: ไม่ ขอแนะนำเป็นอย่างยิ่งให้ใช้ PLC มาตรฐานเปิดที่มีจำหน่ายในท้องตลาดจากแบรนด์ระบบอัตโนมัติทางอุตสาหกรรมที่เป็นที่ยอมรับ วิธีนี้จะหลีกเลี่ยงการผูกมัดกับผู้ขาย ช่วยให้มั่นใจได้ว่าคุณสามารถหาโปรแกรมเมอร์ในพื้นที่เพื่อทำการบำรุงรักษา และรับประกันความพร้อมใช้งานของชิ้นส่วนทดแทนในระยะยาว

ถาม: เหตุใดการจำลอง 3 มิติจึงมีความสำคัญก่อนการติดตั้งฮาร์ดแวร์ PLC จริง

ตอบ: การจำลองซอฟต์แวร์ช่วยให้วิศวกรสามารถเชื่อมต่อลอจิก PLC กับแฝดดิจิทัลของโรงงานได้ สิ่งนี้จะตรวจสอบความปลอดภัยของรหัสควบคุม ป้องกันการชนกันทางกายภาพที่มีราคาแพงระหว่างการทดสอบ และเร่งไทม์ไลน์การทดสอบการใช้งานที่ไซต์งานได้อย่างมาก
